KTJ15 系列凸轮控制器（以下简称凸轮控制器）适用于交流 50Hz, 电压 380V 以下 的电力线路中，用于改变三相异步电动机定子电路的接法或转子电路的电阻值，来直接控 制电动机的起动、调速、制动或换向。
产品介绍
型号：KTJ15
交流凸轮控制器：KTJ
设计序号：15
32：额定工作电流为 32A
线路方式代号：D
L 表示操作手柄为立式
主要技术参数
手柄操作力：不大于 40N。
最多控制档位：左右各六档。
最多控制回路数：15 个。
控制器的辅助触头组的电气性能符合主令控制器的技术指标。
32A 控制器可直接控制 15 千瓦及以下绕线式电动机。
63A 控制器可直接控制 30 千瓦及以下绕线式电动机。
机械寿命不低于 300 万次。

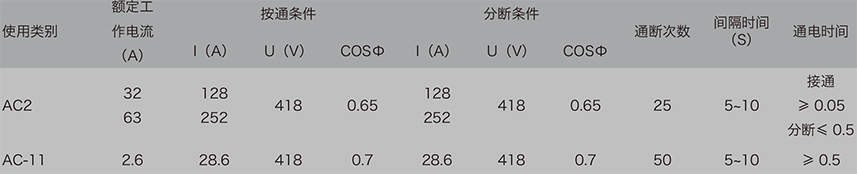

凸轮控制器主电路的通断能力符合 AC2 使用类别；辅助电路的通断能力符合 AC-11 使用类别，其具体数值如表 1。
图表详情
表 1、表 2 中有关参数允差范围：电流 ±0.05% 电压：（包括恢复电压）±5% 功率因数：±0.05

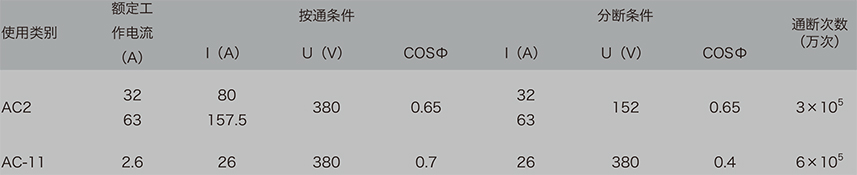

凸轮控制器主电路的电寿命应符合 AC2 使用类别，辅助电路的电寿命应符合 AC-11 使用类别，其具体数值如表 2
